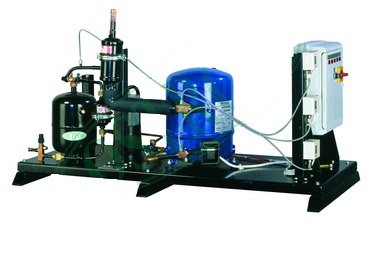

Агрегат компрессорный АК-31

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.
Хладагенты: R22, R404А, R507A.
Количество агрегатов типоразмерного ряда: 20 на хладагенте R22, 17 на хладагенте R404А/R507A.
Диапазон холодопроизводительности агрегатов: от 2 до 38 кВт.
Диапазон температур кипения хладагента: от -40 до +15 °С.
Диапазон температур конденсации хладагента: от +35 до +50 оС.

Состав агрегата

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и испытана.
Агрегаты сертифицированы на соответствие требованиям национальных стандартов РФ и маркируются знаком соответствия.
На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

Базовый состав

Компрессор. Герметичный прошневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода масла. Картер компрессора оснащен нагревателем масла, электродвигатель - реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод.

Ресивер хладагента соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.

Рама является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания
Опция А1: теплоизолированный отделитель жидкости.
Управление вентиляторами конденсатора воздушного охлаждения
Опция В1: одно реле давления управления вентиляторами конденсатора;
Опция В2: два реле давления управления вентиляторами конденсатора.
Управление агрегатом
Опция С3: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;
Опция С4: шкаф управления для подключения агрегата к электрической сети, оптимизации режима работы агрегата и защиты составных частей от недопустимых значений эксплуатационных параметров.
Регулирование давления конденсации
Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;
Опция D3: обратный клапан на линии слива хладагента в ресивер.
Линия жидкого хладагента
Опция Н1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
Дополнительный нагрев картера компрессора
Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
Отделение и возврат масла в компрессор
Опция М1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
Линия всасывания
Опция Y1: теплоизолированный трубопровод, фильтр-очиститель.

Эксплуатационная документация

Руководство по эксплуатации, формуляр, паспорт, паспорт ресивера.

Структура наименования

AK-31-M-MT125-H-XX...X-R22
123456

1 - вид продукции:

AK-31 - агрегат компрессорный с герметичным поршневым компрессором;

2 - температурное исполнение:

L - низкотемпературное;

М - среднетемпературное;

Н - высокотемпературное;

3 - модель применяемого компрессора;

4 - исполнение агрегата;

5 - возможные опции;

6 - марка хладагента

Примечание. Литера Z означает, что агрегат предназначен для работы на синтетическом масле

Типоразмерный ряд

для получения полной информации об интересующей Вас модели
выберите хладагент и нажмите на значение номинальной холодопроизводительности

АгрегатХолодопроизводительность Qo, кВт
R404A/507A
AK-31-L-NTZ048-H1,9
AK-31-L-NTZ068-H2,9
AK-31-L-NTZ096-H3,8
AK-31-L-NTZ108-H4,6
AK-31-L-NTZ136-H5,8
AK-31-L-NTZ215-H9,0
AK-31-L-NTZ271-H12,3

АгрегатХолодопроизводительность Qo, кВт
R22R404A/507A
AK-31-М-MT(Z)22-H2,9 3,3
AK-31-М-MT(Z)28-H4,24,0
AK-31-М-MT(Z)32-H4,5 4,6
AK-31-М-MT(Z)40-H5,8 5,9
AK-31-М-MT(Z)50-H6,67,6
AK-31-М-MT(Z)64-H8,6 9,8
AK-31-М-MT(Z)80-H10,9 12,7
AK-31-М-MT(Z)100-H13,0 14,6
AK-31-М-MT(Z)125-H17,219,0
AK-31-М-MT(Z)160-H21,624,4

АгрегатХолодопроизводительность Qo, кВт
R22R404A/507A
AK-31-H-MT(Z)22-H4,85,1
AK-31-H-MT(Z)28-H6,56,4
AK-31-H-MT(Z)32-H7,17,4
AK-31-H-MT(Z)40-H9,09,2
AK-31-H-MT(Z)50-H10,612,3
AK-31-H-MT(Z)64-H13,815,5
AK-31-H-MT(Z)80-H17,219,7
AK-31-H-MT(Z)100-H20,823,4
AK-31-H-MT(Z)125-H27,229,8
AK-31-H-MT(Z)160-H34,137,9

где Qo - номинальная холодопроизводительность при температурных режимах:

Температурный режимLMH
температура кипения, С-25-100
температура конденсации, С40
перегрев всасываемого газа, К10
переохлаждение хладагента, К5
