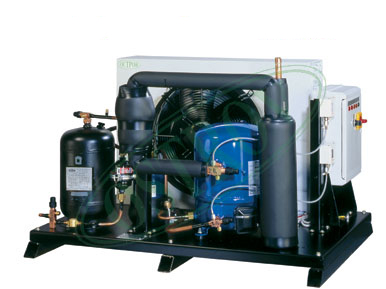

Агрегат компрессорный ARS с конденсатором воздушного охлаждения

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Хладагент: R22, R404A, R407C, R507A.
Количество агрегатов типоразмерного ряда: 20 на хладагенте R22,
17 на хладагенте R404A/R507A,
17 на хладагенте R407C.
Диапазон холодопроизводительности агрегатов: от 2 до 34 кВт.
Диапазон температур кипения хладагента: от -40 до +15 °С.
Диапазон температур окружающей среды: от +25 до +40 °С.

Состав агрегата

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и проверена.
Агрегат сертифицирован на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия.
На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

Базовый состав

Компрессор: герметичный поршневой компрессор Maneurop в общем неразборном корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус компрессора установлен сервисный штуцер для подключения к полости всасывания и штуцер для подключения трубопровода возврата масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.
Линия нагнетания: трубопровод.
Конденсатор воздушного охлаждения: высокоэффективный теплообмен достигается оптимальным сочетанием профилированных алюминиевых пластин и медных трубок с оребренной внутренней поверхностью. Применены осевые вентиляторы низкого энергопотребления. Корпус конденсатора изготовлен из стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.
Ресивер хладагента: соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
Рама: является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания
Опция A1: теплоизолированный отделитель жидкости.
Управление вентиляторами конденсатора воздушного охлаждения
Опция В1: одно реле давления управления вентилятором конденсатора;
Опция В2: два реле давления управления вентиляторами конденсатора;
Управление агрегатом
Опция С3: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;
Опция С4: шкаф управления для подключения агрегата к электрической сети, оптимизации режима работы агрегата и защиты составных частей от недопустимых значений эксплуатационных параметров.
Регулирование давления конденсации
Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;
Опция D3: обратный клапан на линии слива хладагента в ресивер.
Линия жидкого хладагента
Опция H1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
Дополнительный нагрев картера компрессора
Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
Отделение и возврат масла в компрессор
Опция M1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
Конструктивное исполнение
Опция Х1: не теплоизолированный защитный кожух.
Линия всасывания
Опция Y1: теплоизолированный трубопровод, фильтр-очиститель.

Эксплуатационная документация

Руководство по эксплуатации, формуляр, паспорт, паспорт ресивера.

Структура наименования

1 – вид продукции
АКН – агрегат компрессорный с конденсатором воздушного охлаждения с герметичным поршневым компрессором;
2 – температурное исполнение:
Н – высокотемпературное;
М – среднетемпературное;
L – низкотемпературное;
3 – модель компрессора (литера Z в наименовании компрессора означает, что агрегат предназначен для работы с синтетическим маслом);
4 – исполнение;
5 – возможные опции;
6 – хладагент.

Типоразмерный ряд

для получения полной информации об интересующей Вас модели выберите хладагент и нажмите на значение номинальной холодопроизводительности

Агрегат	Qo, кВт
	R404A/R507A
ARS-L-NTZ048-H	1,9
ARS-L-NTZ068-H	2,9
ARS-L-NTZ096-H	3,8
ARS-L-NTZ108-H	4,6
ARS-L-NTZ136-H	5,8
ARS-L-NTZ215-H	9,0
ARS-L-NTZ271-H	12,3
Агрегат	Qo, кВт
	R22
ARS-M-MT22-H	3,0
ARS-M-MT28-H	4,1
ARS-M-MT32-H	4,3
ARS-M-MT40-H	5,8
ARS-M-MT50-H	6,4
ARS-M-MT64-H	8,4
ARS-M-MT80-H	10,7
ARS-M-MT100-H	12,3
ARS-M-MT125-H	16,0
ARS-M-MT160-H	21,3
Агрегат	Qo**, кВт
	R404A/R507A	R407C
ARS-M-MTZ22-H	3,3	2,4
ARS-M-MTZ28-H	4,0	3,1
ARS-M-MTZ32-H	4,3	3,4
ARS-M-MTZ40-H	5,8	4,5
ARS-M-MTZ50-H	7,1	5,9
ARS-M-MTZ64-H	9,3	7,3
ARS-M-MTZ80-H	12,2	9,6
ARS-M-MTZ100-H	13,5	11,2
ARS-M-MTZ125-H	17,0	14,6
ARS-M-MTZ160-H	23,7	19,9
Агрегат	Qo, кВт
	R22
ARS-H-MT22-H	4,6
ARS-H-MT28-H	6,1
ARS-H-MT32-H	7,4
ARS-H-MT40-H	8,6
ARS-H-MT50-H	9,8
ARS-H-MT64-H	12,7
ARS-H-MT80-H	16,1
ARS-H-MT100-H	18,5
ARS-H-MT125-H	23,5
ARS-H-MT160-H	31,8
Агрегат	Qo**, кВт
	R404A/R507A	R407C
ARS-H-MTZ22-H	4,8	4,1
ARS-H-MTZ28-H	5,7	4,9
ARS-H-MTZ32-H	6,3	5,4
ARS-H-MTZ40-H	8,5	6,8
ARS-H-MTZ50-H	10,4	9,3
ARS-H-MTZ64-H	13,5	11,3
ARS-H-MTZ80-H	17,4	14,7
ARS-H-MTZ100-H	19,6	17,8
ARS-H-MTZ125-H	24,0	22,4
ARS-H-MTZ160-H	34,2	30,4

* – для комплектации агрегатов с выносным шкафом управления и с опцией С3;
** – для хладагента R407C значение Qo базируется на темп. «точки росы».
Qo – номинальная холодопроизводительность при температурных режимах:

Температурный режим	L	M	H
температура кипения, С	-25	-10	0
температура конденсации, С	30
перегрев всасываемого газа, К	10
переохлаждение хладагента, К	5
