Фланцевый фильтр для линий сжатого воздуха модель HONLITE HPP-PF-1200

Фланцевый фильтр для линий сжатого воздуха модель HONLITE HPP-PF-1200 Фланцевый фильтр для линий сжатого воздуха модель HONLITE HPP-PF-1200
НОМИНАЛЬНЫЕ УСЛОВИЯ
Производительность при 7 barg - 126 Nm3/min
Температура сжатого воздуха на входе - 35 °C
Температура окружающей среды - 25 °C

МАКСИМАЛЬНЫЕ РАБОЧИЕ УСЛОВИЯ
Максимальная температура сжатого воздуха на входе - 70°C
Максимальная температура окружающей среды - 60°C
Минимальная температура окружающей среды - 1°C
Максимальное давление сжатого воздуха - 8 bar

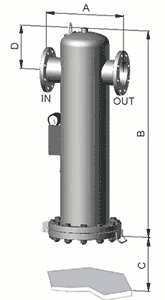

РАЗМЕРЫA = 762 мм; B = 1350 мм; C = 0 мм; D = 330 мм;
IN/OUT = DN 150 – PN 16; ДРЕНАЖ = G 3/4”; ВЕС = 205 kg.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Корпус изготовлен в соответствии требованиям директивы 97/23/CE-PED.
Уровень фильтрации - P = 3 микрон
Материал корпуса - Углеродистая сталь
Идентификационный цвет - Зеленый
Внутренняя предварительная обработка - Катафорезное покрытие
Количество картриджей - 7 шт.
Наружная предварительная обработка - Катафорезное покрытие
Картридж [Тип] - HPP-PF 175
Наружная окраска - Напыление

КОМПЛЕКТАЦИЯ
Автоматический клапан удаления конденсата - SPG 20
Дифференциальный манометр загрязнения - DIP 04

Поправочный коэффициент при рабочем давлении:

Давление на входе bar

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Коэффициент

0.25

0.38

0.50

0.65

0.75

0.88

1.00

1.13

1.25

1.38

1.50

1.63

1.75

1.88

2.00

2.13

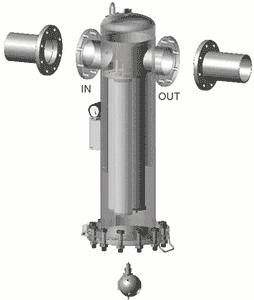

КОРПУС ФИЛЬТРА HPP-PF-1200 СОДЕРЖИТ
  1. Удобно расположенный дифференциальный манометр для оценки уровня загрязненности фильтрующих элементов.
  2. Шарнирное соединение нижнего фланца к корпусу позволяет производить замену картриджей одному человеку.
  3. Поплавковый клапан комплектуется на все модели кроме FWP (ручным клапаном).
  4. Шаровой фитинг позволяет быстро отсоединить клапан от корпуса фильтра.
  5. Корпус фильтра маркируется знаком СЕ в соответствии требованиям директивы PED 97/23/EC. Возможно изготовление согласно требованиям ASME Section VIII Div. 1.

СОСТАВ ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА HPP-PF-1200

  1. Сетка из нержавеющей стали внутри и снаружи придает жесткость картриджу.
  2. Двойная оболочка (наружная и внутренняя) из полиэстера устойчива к высоким температурам и синтетическим маслам.
  3. Двухрядное кольцевое соединительное уплотнение обеспечивает быструю замену картриджа и герметичность.
  4. Картридж крепится резьбовой шпилькой из нержавеющей стали.
  5. Четыре степени фильтрации для удовлетворения любой потребности по качеству воздуха, согласно ГОСТ или ISO 8573.1.
  6. Один размер картриджа для всей гаммы фильтров.
  7. Не содержат силикона.

СРАВНЕНИЕ ОСНОВНЫХ ХАРАКТЕРИСТИК ФИЛЬТРОВ
HONLITE HPP-PF-1200 И FRIULAIR FW*1 100

п/п


HONLITE HPP-PF-1200

FRIULAIR FW*1 100

1.

Производительность:

126 Nm3/min

114 Nm3/min

2.

Степень фильтрации:

P = 3 микрон

P = 3 микрон

3.

Стоимость фильтра:

239 900,00 рублей

245 000,00 рублей

4.

Стоимость и количество сменных картриджей:

7 шт. по 4757 руб. = 33299 руб.

5 шт. по 9800 руб. = 49000 руб.

5.

Наличие дифф. манометра:

есть

есть

6.

Наличие поплавкового клапана:

есть

есть

7.

Размеры:

1350 х 762

1250 х 580

8.

Вес фильтра:

205 кг.

184 кг.


Результат: При установке системы подготовки сжатого воздуха с использованием магистрального фильтра серии HONLITE HPP-PF-1200 на выходе Вы получаете:

  • Максимальный размер твердых частиц – 3 мг/м
  • Максимальная концентрация остаточного масла – 3 мг/м3

СТОИМОСТЬ ОБОРУДОВАНИЯ

Наименование

Стоимость без НДС, Российских рублей

Магистральный фильтр серии HONLITE HPP-PF-1200

452 000,00

СТОИМОСТЬ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ

1. ФЛАНЦЕВЫЙ ФИЛЬТР для ЛИНИЙ СЖАТОГО ВОЗДУХА модель HONLITE HPP-PF-1200
Требует замены сменных картриджей один раз в год.
Количество сменных картриджей в фильтре 7 штук.

Стоимость одного комплекта картриджей – 33 300 Российских рублей без НДС.

ПОРЯДОК ОПЛАТЫ

Предоплата 100% стоимости оборудования.

СРОКИ ПОСТАВКИ ОБОРУДОВАНИЯ

Максимальный срок поставки оборудования 8-9 недель после заключения договора на поставку продукции.
