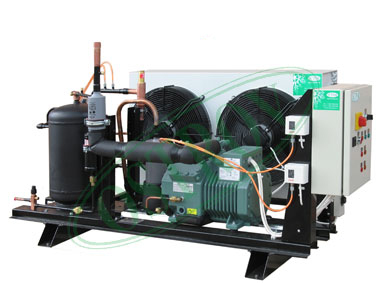

Агрегат компрессорный REZ с конденсатором воздушного охлаждения

Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.

Хладагент: R22, R404A, R407C, R507A.
Количество агрегатов типоразмерного ряда: 50 на хладагенте R22,
50 на хладагенте R404A/R507A,
50 на хладагенте R407C.
Диапазон холодопроизводительности агрегатов: от 2 до 65 кВт.
Диапазон температур кипения хладагента: от -45 до +12 °С.
Диапазон температур окружающей среды: от +25 до +40 °С.

Состав агрегата

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и проверена.
Агрегат сертифицирован на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия.
На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

Базовый состав

Компрессор: бессальниковый (полугерметичный) поршневой компрессор Bitzer в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус установлены штуцер заправки и пробка слива масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Начиная с модели 4J13(Y), 4J22(Y) в компрессор встроен маслонасос, к которому подключено реле давления масла. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод, виброизолятор.

Конденсатор воздушного охлаждения: высокоэффективный теплообмен достигается оптимальным сочетанием профилированных алюминиевых пластин и медных трубок с оребренной внутренней поверхностью. Применены осевые вентиляторы низкого энергопотребления. Корпус конденсатора изготовлен из оцинкованной стали, покрыт эмалью и обладает повышенной коррозионной стойкостью.

Ресивер хладагента: соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.
Рама: является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания
Опция A1: теплоизолированный отделитель жидкости.
Управление вентиляторами конденсатора воздушного охлаждения
Опция В1: одно реле давления управления вентилятором конденсатора;
Опция В2: два реле давления управления вентиляторами конденсатора.
Управление агрегатом
Опция С3: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;
Опция С4: шкаф управления для подключения агрегата к электрической сети, оптимизации режима работы агрегата и защиты составных частей от недопустимых значений эксплуатационных параметров;
Опция C9: шкаф управления с контроллером EWCM 4180, включая датчик давления, подключенный к агрегату (для опции J1).
Регулирование давления конденсации
Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;
Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;
Опция D3: обратный клапан на линии слива хладагента в ресивер.
Регулирование производительности каждого компрессора
Опция J1: начиная с компрессора 4FC3 - регулятор производительности компрессора.
Линия жидкого хладагента
Опция H1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентиль.
Охлаждение блока цилиндров впрыском жидкого хладагента – только для R22
Опция I1: начиная с компрессора 4VCS6: форсунка впрыска жидкого хладагента, импульсный электромагнитный клапан, контроллер впрыска, датчик температуры хладагента, фильтр-осушитель, смотровое стекло.
Дополнительный нагрев картера компрессора
Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.
Отделение и возврат масла в компрессор
Опция M1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.
Конструктивное исполнение
Опция Х1: не теплоизолированный защитный кожух.
Линия всасывания
Опция Y1: теплоизолированный трубопровод, виброизолятор (до модели 4FC3(Y), 4FC5(Y) развязка медной трубой), фильтр-очиститель.

Эксплуатационная документация

Руководство по эксплуатации, формуляр, паспорт, паспорт ресивера.

Структура наименования

1 – вид продукции
АКЕ – агрегат компрессорный с конденсатором воздушного охлаждения с бессальниковым (полугерметичным) поршневым компрессором;
2 – температурное исполнение:
Н – высокотемпературное;
М – среднетемпературное;
L – низкотемпературное;
3 – модель компрессора;
4 – тип масла
Без литеры – минеральное;
Y – синтетическое;
5 – исполнение;
6 – возможные опции;
7 – хладагент.

Типоразмерный ряд

для получения полной информации об интересующей Вас модели выберите хладагент и нажмите на значение номинальной холодопроизводительности

Агрегат	Qo, кВт
	R22	R404A/R507A
REZ-L-2HC1(Y)-H	1,78	1,75
REZ-L-2FC2(Y)-H	2,55	2,48
REZ-L-2EC2(Y)-H	3,16	3,16
REZ-L-2DC2(Y)-H	3,58	3,62
REZ-L-2CC3(Y)-H	4,33	4,36
REZ-L-4FC3(Y)-H	4,75	4,70
REZ-L-4EC4(Y)-H	5,41	5,91
REZ-L-4DC5(Y)-H	6,88	6,97
REZ-L-4CC6(Y)-H	7,90	8,60
REZ-L-4VCS6(Y)-H	9,16	9,20
REZ-L-4TCS8(Y)-H	10,87	10,80
REZ-L-4PCS10(Y)-H	12,28	12,12
REZ-L-4NCS12(Y)-H	15,22	15,30
REZ-L-4J13(Y)-H	16,28	17,41
REZ-L-4H15(Y)-H	18,36	19,98
REZ-L-4G20(Y)-H	21,52	23,50
Агрегат	Qo**, кВт
	R22	R404A/R507A	R407C
REZ-М-2HC2(Y)-H	3,26	3,47	2,84
REZ-М-2GC2(Y)-H	3,76	3,88	3,30
REZ-М-2FC3(Y)-H	4,45	4,67	3,92
REZ-М-2EC3(Y)-H	5,54	6,10	4,83
REZ-М-2DC3(Y)-H	6,48	6,88	5,68
REZ-М-2CC4(Y)-H	8,11	8,53	7,18
REZ-М-4FC5(Y)-H	9,0	9,25	7,92
REZ-М-4EC6(Y)-H	11,25	11,82	10,27
REZ-М-4DC7(Y)-H	13,27	13,53	12,15
REZ-М-4CC9(Y)-H	15,85	16,19	14,28
REZ-М-4VCS10(Y)-H	18,71	19,21	15,18
REZ-М-4TCS12(Y)-H	22,06	22,52	19,08
REZ-М-4PCS15(Y)-H	25,64	26,20	22,26
REZ-М-4NCS20(Y)-H	28,97	29,29	25,27
REZ-М-4J22(Y)-H	34,30	35,65	28,14
REZ-М-4H25(Y)-H	37,01	37,94	32,50
REZ-М-4G30(Y)-H	41,42	42,38	35,75
Агрегат	Qo**, кВт
	R22	R404A/R507A	R407C
REZ-H-2HC2(Y)-H	4,8	5,0	4,36
REZ-H-2GC2(Y)-H	5,5	5,6	5,01
REZ-H-2FC3(Y)-H	6,4	6,6	5,87
REZ-H-2EC3(Y)-H	8,1	8,7	7,40
REZ-H-2DC3(Y)-H	9,4	9,8	8,65
REZ-H-2CC4(Y)-H	11,6	11,3	10,85
REZ-H-4FC5(Y)-H	12,5	12,1	12,10
REZ-H-4EC6(Y)-H	16,4	16,8	15,69
REZ-H-4DC7(Y)-H	19,3	19,2	18,47
REZ-H-4CC9(Y)-H	22,9	22,7	21,43
REZ-H-4VCS10(Y)-H	24,6	24,1	22,58
REZ-H-4TCS12(Y)-H	31,8	32,3	28,78
REZ-H-4PCS15(Y)-H	37,4	37,5	33,54
REZ-H-4NCS20(Y)-H	43,3	43,5	37,82
REZ-H-4J22(Y)-H	48,4	48,7	42,42
REZ-H-4H25(Y)-H	55,7	56,2	48,08
REZ-H-4G30(Y)-H	63,9	65,0	52,66

* – для комплектации агрегатов с выносным шкафом управления и с опцией С3;
** – для хладагента R407C значение Qo базируется на темп. «точки росы».

Qo – номинальная холодопроизводительность при температурных режимах:

Температурный режим		M	H
температура кипения, С	-25	-10	0
температура конденсации, С	30
перегрев всасываемого газа, К	10
переохлаждение хладагента, К	5
