HPP-GB Клапаны электромагнитные нормально закрытые автоматические с медленным открытием (пр-во Тайвань)

Описание:

HPP-GB/NC АВТОМАТИЧЕСКИЕ НОРМАЛЬНО ЗАКРЫТЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ (медленное открытие)

HPP-GB/NC -автоматические нормально закрытые, двухпозиционные электромагнитные клапаны. Нормально закрытые клапаны отрываются при поступлении напряжения на соленойд и закрываются при его отсутствии. Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов и технологических трубопроводах для управления потоком газа в качестве запорно-регулирующих органов и органов безопасности. Клапаны могут работать в системе автоматического контроля герметичности газогорелочных устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Применение неагрессивные газа трех семейств (метан, сжиженный газ)
Резьбовые соединения, Rp (цилиндрическая) (DN15 - DN50) в соответствии с ISO 7/1
Фланцевые соединения, PN16 (DN25 - DN200) в соотвествии с ISO 7005
Напряжение питания (DN15 - DN25) 12В пост. тока, 12В/50 Гц, 24В пост. тока, 24В/50 Гц, 230В/50-60 Гц
Напряжение питания (DN32 - DN150) 24В пост. тока, 24В/50 Гц, 230В/50-60 Гц
Допустимые отклонения напряжения -15% ... +10%
Максимальное рабочее давление 3 Бар (0,3 Мпа) - 6 Бар (0,6 МПа)
Температура окр. среды -40 ÷ + 60 °C
Степень защиты IP65
Класс A
Группа 2
Время закрытия < 1 cек.

МАТЕРИАЛЫ

  • - Штампованный алюминий (UNI EN 1706)
  • - Латунь OT-58 (UNI EN 12164)
  • - Алюминий 11S (UNI 9002-5)
  • - Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
  • - бутадиенакрилнитрильный каучук (UNI 7702)
  • - Нейлон 30% (UNI EN ISO 11667)
  •
  • Наименование:
присоединениеКоды
стандартная версиямедленное открытиес регулятором расхода
P.max 3 барP.max 6 барP.max 3 барP.max 6 барP.max 3 барP.max 6 бар
DN15 HPP-GB02 308 HPP-GB02 608 - - HPP-GBF02 308 HPP-GBF02 608
DN20 HPP-GB03 308 HPP-GB03 608 - - HPP-GBF03 308 HPP-GBF03 608
DN25 HPP-GB04 308 HPP-GB04 608 - - HPP-GBF04 308 HPP-GBF04 608
DN50 HPP-GB07 308 HPP-GB07 608 HPP-GBS07 308 HPP-GBS07 608 HPP-GBF07 308 HPP-GBF07 608
DN65 HPP-GB08 308 HPP-GB08 608 HPP-GBS08 308 HPP-GBS08 608 HPP-GBF08 308 HPP-GBF08 608
DN80 HPP-GB09 308 HPP-GB09 608 HPP-GBS09 308 HPP-GBS09 608 HPP-GBF09 308 HPP-GBF09 608
DN100 HPP-GB10 308 HPP-GB10 608 HPP-GBS10 308 HPP-GBS10 608 HPP-GBF10 308 HPP-GBF10 608
DN125 HPP-GB11 308 HPP-GB11 608 HPP-GBS11 308 HPP-GBS11 608 HPP-GBF11 308 HPP-GBF11 608
DN150 HPP-GB12 308 HPP-GB12 608 HPP-GBS12 308 HPP-GBS12 608 HPP-GBF12 308 HPP-GBF12 608
DN200 HPP-GB13 308 HPP-GB13 608 HPP-GBS13 308 HPP-GBS13 608 HPP-GBF13 308 HPP-GBF13 608

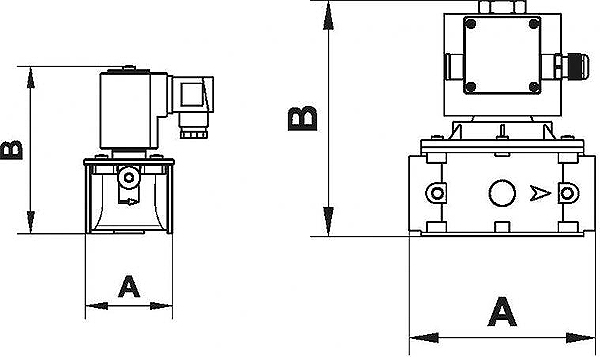

код присоединение A B
HPP-GB02 DN 15 70 147
HPP-GB03 DN 20 70 147
HPP-GB04 DN 25 70 147
HPP-GB05 DN 32 160 235
HPP-GB06 DN 40 160 235
HPP-GB07 DN 50 160 235
HPP-GB08 DN 65 290 495
HPP-GB09 DN 80 310 495
HPP-GB10 DN 100 350 500
HPP-GB11 DN 125 480 645
HPP-GB12 DN 150 480 645
HPP-GB13 DN 200 600 680

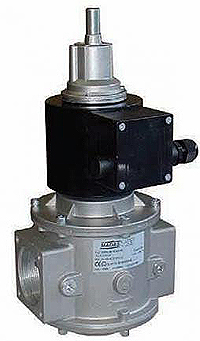

Электромагнитный клапан HPP-GBS с медленным открытием , может открываться от в промежутке времени от 1 до 20 сек., в зависимости от настройки скорости. На клапане также установлена пусковая настройка расхода газа. Это означает, что клапан открывается вначале быстро, а затем медленно до полного открытия. При повороте корпуса демпфера пусковой расход газа может быть установлен между 10% и 80%. Поворот по часовой стрелке увеличивает расход газа, поворот против часовой стрелки уменьшает его.

кодсоединение
HPP-GBS05 DN 32
HPP-GBS06 DN 40
HPP-GBS07 DN 50
HPP-GBS08 DN 65
HPP-GBS09 DN 80
HPP-GBS10 DN 100
HPP-GBS11 DN 125
HPP-GBS12 DN 150
