Сканер давления GEF-120

Назначение и область применения

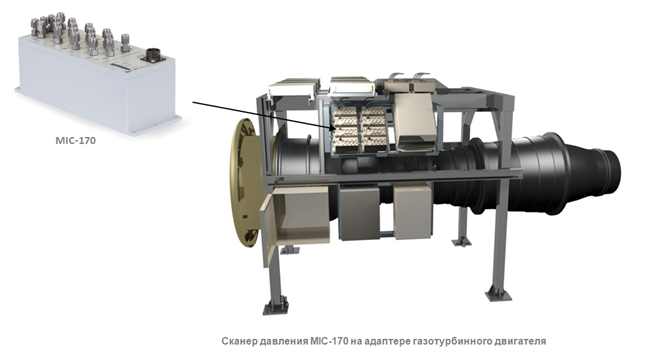

Многоканальный сканер для измерения давлений газов при построении систем стендовых измерений, в первую очередь для авиамоторной промышленности. Может располагаться в непосредственной близости от точки измерений – устанавливается на адаптер двигателя.

Прибор может использоваться в широком диапазоне климатических условий, в том числе при наличии осадков, устойчив к вибрационному и шумовому воздействию.









Особенности

  • передача данных по Ethernet;
  • синхронизация данных по стандарту IRIG-B;
  • пылевлагозащищённый корпус (степень защиты оболочки IP 65).

Сканер GEF-120 оснащён функциями самотестирования, самокалибровки и автоматизированной продувки конденсата.

Каждый датчик давления конструктивно объединён с индивидуальным запоминающим устройством и датчиком температуры в модульный элемент, позволяющий осуществлять его оперативную замену без специальных инструментов.

Для коррекции нулевого значения датчиков, диапазона, линейности и термических ошибок используются сохраняемые во встроенном запоминающем устройстве (флеш-накопитель) данные. Флеш-накоптель сохраняет не только данные о калибровке, но и такую идентификационную информацию датчика, как серийный номер датчика, рабочий диапазон давления, данные о дате заводской калибровки и об установленных пользователем последних параметрах калибровки. По запросу с управляющего компьютера может осуществляться on-line калибровка ноля и диапазона, что практически устраняет возможность ошибок, вызванных смещением ноля датчика.

Сканер давления GEF-120 оснащен быстроразъемными пневматическими соединителями, позволяющими оперативно подсоединять/отсоединять все пневматические входы.

Технические характеристики

Параметр

Значение

Количество измерительных каналов

16

Частота дискретизации, Гц/канал

1 ... 10

Разрешающая способность измерений,
% от диапазона измерений

± 0,003

Температурная погрешность, %
от диапазона измерений/°С
± 0,002

Диапазоны измерения давлений
дифференциальных, кПа (psi)

- 35 ... + 35 (- 5 ... + 5);

0 ... 104 (15);

0 ... 207 (30);

0 ... 345 (50);

0 ... 690 (100)

Диаметр пневмосоединения измерительных и
технологических каналов, " (мм)
1/8 (3,175)
Диаметр пневмосоединения технологического
канала продувки, " (мм)
1/4 (6,35)
Максимальное давление продувки, кПа1000

Напряжение питания, В

18 ... 36

Точность синхронизации измерений, нс200
Максимальный потребляемый ток, А1,1

Рабочий диапазон температур, °C

-30 … +50

Масса, кг

3,4

Габариты, мм

241 x 89 x 89
