Агрегат компрессорный AK-45



Агрегаты применяются в составе холодильных систем для технологических процессов и кондиционирования на промышленных предприятиях, оснащения складов хранения и морозильных камер, изготовления продуктов питания и в торговых организациях.
Хладагенты: R22 или R404А/R507A.
Количество агрегатов типоразмерного ряда: 21 на хладагенте R22, 21 на хладагенте R404А/R507A.
Диапазон холодопроизводительности агрегатов: от 2 до 126 кВт.
Диапазон температур кипения хладагента: от -45 до +12°С.
Диапазон температур конденсации хладагента: от +35 до +50оС

Состав агрегата

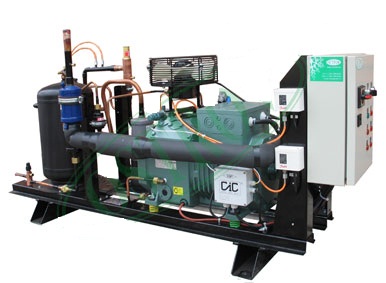

Агрегат представляет собой изделие полной заводской готовности, смонтированное на единой раме. Все составные части контура хладагента соединены трубопроводами. Контур испытан на прочность и герметичность. При поставке контур хладагента агрегата заполнен азотом особой чистоты до избыточного давления консервации, все отверстия заглушены. Электрическая часть агрегата собрана и проверена.

Агрегат сертифицирован на соответствие требованиям национальных стандартов РФ и маркируется знаком соответствия.

На объекте эксплуатации необходимо соединить агрегат с контуром холодильной системы и подключить к электрической сети.

Базовый состав

Компрессор: бессальниковый (полугерметичный) поршневой компрессор Bitzer в общем корпусе с электродвигателем, заправлен холодильным маслом, уровень которого контролируется через смотровое стекло. В корпус установлены штуцер заправки и пробка слива масла. Картер компрессора оснащен нагревателем масла, электродвигатель – реле защиты от перегрева обмоток. Начиная с модели 4J13(Y), 4J22(Y) в компрессор встроен маслонасос, к которому подключено реле давления масла. Компрессор комплектуется запорными вентилями и реле давления на линиях всасывания и нагнетания хладагента.

Линия нагнетания: трубопровод, виброизолятор.

Ресивер хладагента: соответствует требованиям ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» и ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных». Оснащен запорным вентилем на выходе.

Рама: является несущим и опорным элементом конструкции агрегата. Изготовлена из стального профиля, обладает достаточной жесткостью, окрашена высококачественной противокоррозионной композицией, устойчивой к климатическим факторам внешней среды. Обеспечивает возможность крепления агрегата к фундаменту и удобный доступ для технического обслуживания.

Опции

Отделение жидкого хладагента на линии всасывания

Опция A1: теплоизолированный отделитель жидкости.

Управление вентиляторами конденсатора воздушного охлаждения

Опция В1: одно реле давления управления вентиляторами конденсатора;

Опция В2: два реле давления управления вентиляторами конденсатора.

Управление агрегатом

Опция С3: клеммная коробка для подключения агрегата к электрической сети и шкафу управления;

Опция С4: шкаф управления для подключения агрегата к электрической сети, оптимизации режима работы агрегата и защиты составных частей от недопустимых значений эксплуатационных параметров;

Опция C9: шкаф управления с контроллером EWCM418, включая датчик давления, подключенный к агрегату (для опций J1 или J2).

Регулирование давления конденсации

Опция D1: регулятор давления на линии нагнетания, регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, обратный клапан на линии слива хладагента в ресивер;

Опция D2: регулятор или дифференциальный клапан давления на линии перепуска хладагента в ресивер, регулятор давления на линии слива хладагента в ресивер;

Опция D3: обратный клапан на линии слива хладагента в ресивер.

Воздушное охлаждение компрессора

Опция F1: вентилятор охлаждения блоков цилиндров.

Регулирование производительности каждого компрессора

Опция J1: (начиная с компрессора 4FC3) один регулятор производительности компрессора;

Опция J2: (начиная с компрессора 6J22) два регулятора производительности компрессора.

Линия жидкого хладагента

Опция H1: трубопровод, фильтр-осушитель, смотровое стекло, запорный вентель.

Охлаждение блока цилиндров впрыском жидкого хладагента - только для R22

Опция I1: начиная с компрессора 4VCS6: форсунка впрыска жидкого хладагента, импульсный электромагнитный клапан, контроллер впрыска, датчик температуры хладагента, фильтр-осушитель, смотровое стекло.

Дополнительный нагрев картера компрессора

Опция К1: дополнительный картерный нагреватель, термостат, теплоизоляция картера компрессора.

Отделение и возврат масла в компрессор

Опция M1: отделитель масла, нагреватель отделителя масла, смотровое стекло на линии возврата масла в компрессор.

Контроль давления

Опция V1: манометры с глицериновым гасителем вибрации стрелки на линиях всасывания и нагнетания.

Линия всасывания

Опция Y1: теплоизолированный трубопровод, виброизолятор (до модели 4FC3(Y), 4FC5(Y) развязка медной трубой), фильтр-очиститель.

Эксплуатационная документация

Руководство по эксплуатации, формуляр, паспорт, паспорт ресивера.

Структура наименования

AK-45-M-4DC7-Y-XX...X-R22-R407C
1234567

1 – вид продукции
АPE – агрегат компрессорный с бессальниковым (полугерметичным) поршневым компрессором;
2 – температурное исполнение:
Н – высокотемпературное;
M – среднетемпературное;
L – низкотемпературное;
3 – модель компрессора;
4 - тип масла
Без литеры – минеральное;
Y – синтетическое;
5 – исполнение;
6 – возможные опции;
7 – хладагент.

Типоразмерный ряд

для получения полной информации об интересующей Вас модели
выберите хладагент и нажмите на значение номинальной холодопроизводительности

АгрегатQo, кВт
R22R404A/R507A

AK-45-L-2HC1(Y)-H

1,7

1,5

AK-45-L-2FC2(Y)-H

2,5

2,3

AK-45-L-2EC2(Y)-H

3,0

2,9

AK-45-L-2DC2(Y)-H

3,4

3,3

AK-45-L-2CC3(Y)-H

4,1

4,2

AK-45-L-4FC3(Y)-H

4,6

4,6

AK-45-L-4EC4(Y)-H

5,8

5,7

AK-45-L-4DC5(Y)-H

6,8

7,0

AK-45-L-4CC6(Y)-H

7,7

8,4

AK-45-L-4VCS6(Y)-H

8,9

8,9

AK-45-L-4TCS8(Y)-H

10,9

10,8

AK-45-L-4PCS10(Y)-H

12,6

12,5

AK-45-L-4NCS12(Y)-H

14,7

14,5

AK-45-L-4J13(Y)-H

15,9

17,0

AK-45-L-4H15(Y)-H

18,3

20,1

AK-45-L-4G20(Y)-H

21,2

23,1

AK-45-L-6J22(Y)-H

23,9

25,3

AK-45-L-6H25(Y)-H

27,5

29,8

AK-45-L-6G30(Y)-H

31,9

33,7

AK-45-L-6F40(Y)-H

38,3

40,0

АгрегатQo**, кВт
R22R404A/R507AR407C

AK-45-M-2HC2(Y)-H

3,2

3,4

2,9

AK-45-M-2GC2(Y)-H

3,8

3,9

3,4

AK-45-M-2FC3(Y)-H

4,6

4,9

4,2

AK-45-M-2EC3(Y)-H

5,5

6,1

4,9

AK-45-M-2DC3(Y)-H

6,5

7,0

5,9

AK-45-M-2CC4(Y)-H

8,1

8,6

7,3

AK-45-M-4FC5(Y)-H

9,2

9,5

8,2

AK-45-M-4EC6(Y)-H

11,3

12,1

10,4

AK-45-M-4DC7(Y)-H

13,8

14,3

12,5

AK-45-M-4CC9(Y)-H

16,6

17,3

15,2

AK-45-M-4VCS10(Y)-H

18,4

18,6

16,2

AK-45-M-4TCS12(Y)-H

22,1

22,5

19,6

AK-45-M-4PCS15(Y)-H

26,3

26,9

23,3

AK-45-M-4NCS20(Y)-H

30,5

31,1

27,0

AK-45-M-4J22(Y)-H

33,8

34,9

29,7

AK-45-M-4H25(Y)-H

38,9

40,4

35,1

AK-45-M-4G30(Y)-H

44,6

46,7

39,8

AK-45-M-6J33(Y)-H

50,8

52,4

44,5

AK-45-M-6H35(Y)-H

58,4

60,6

52,7

AK-45-M-6G40(Y)-H

66,9

70,0

59,6

AK-45-M-6F50(Y)-H

79,3

83,2

72,3

АгрегатQo**, кВт
R22R404A/R507AR407C

AK-45-H-2HC2(Y)-H

4,9

5,2

4,7

AK-45-H-2GC2(Y)-H

5,8

6,0

5,5

AK-45-H-2FC3(Y)-H

7,0

7,5

6,6

AK-45-H-2EC3(Y)-H

8,4

9,2

7,8

AK-45-H-2DC3(Y)-H

10,0

10,7

9,4

AK-45-H-2CC4(Y)-H

12,4

13,1

11,6

AK-45-H-4FC5(Y)-H

14,1

14,5

13,2

AK-45-H-4EC6(Y)-H

17,4

18,4

16,6

AK-45-H-4DC7(Y)-H

21,1

21,8

20,1

AK-45-H-4CC9(Y)-H

25,4

26,2

24,2

AK-45-H-4VCS10(Y)-H

27,8

28,5

25,6

AK-45-H-4TCS12(Y)-H

33,5

34,4

30,9

AK-45-H-4PCS15(Y)-H

40,0

41,3

36,8

AK-45-H-4NCS20(Y)-H

46,3

47,8

42,7

AK-45-H-4J22(Y)-H

51,3

53,2

47,2

AK-45-H-4H25(Y)-H

58,9

61,4

55,0

AK-45-H-4G30(Y)-H

67,5

70,8

62,7

AK-45-H-6J33(Y)-H

77,0

80,2

70,8

AK-45-H-6H35(Y)-H

88,4

92,2

82,6

AK-45-H-6G40(Y)-H

101,3

106,0

94,0

AK-45-H-6F50(Y)-H

119,6

125,7

112,7

* – для комплектации агрегатов с выносным шкафом управления и с опцией С3;
** – для хладагента R407C значение Qo базируется на темп. «точки росы».

где Qo - номинальная холодопроизводительность при температурных режимах:

Температурный режимLMH
температура кипения, С-25-100
температура конденсации, С40
перегрев всасываемого газа, К10
переохлаждение хладагента, К5
